Les incendies d’origine électrique causent encore des milliers de sinistres chaque année en France, souvent à cause d’installations vétustes.
Mais comment savoir si votre vieux tableau utilise encore un fusible en plomb et s’il remplit toujours sa mission de sécurité ?
Il suffit parfois d’un simple filament rompu ou d’une trace de brûlure pour paralyser vos appareils et mettre votre logement en danger.
On va faire le point ensemble pour apprendre à identifier ces composants anciens et surtout comprendre quand il devient nécessaire de les remplacer par des équipements modernes.

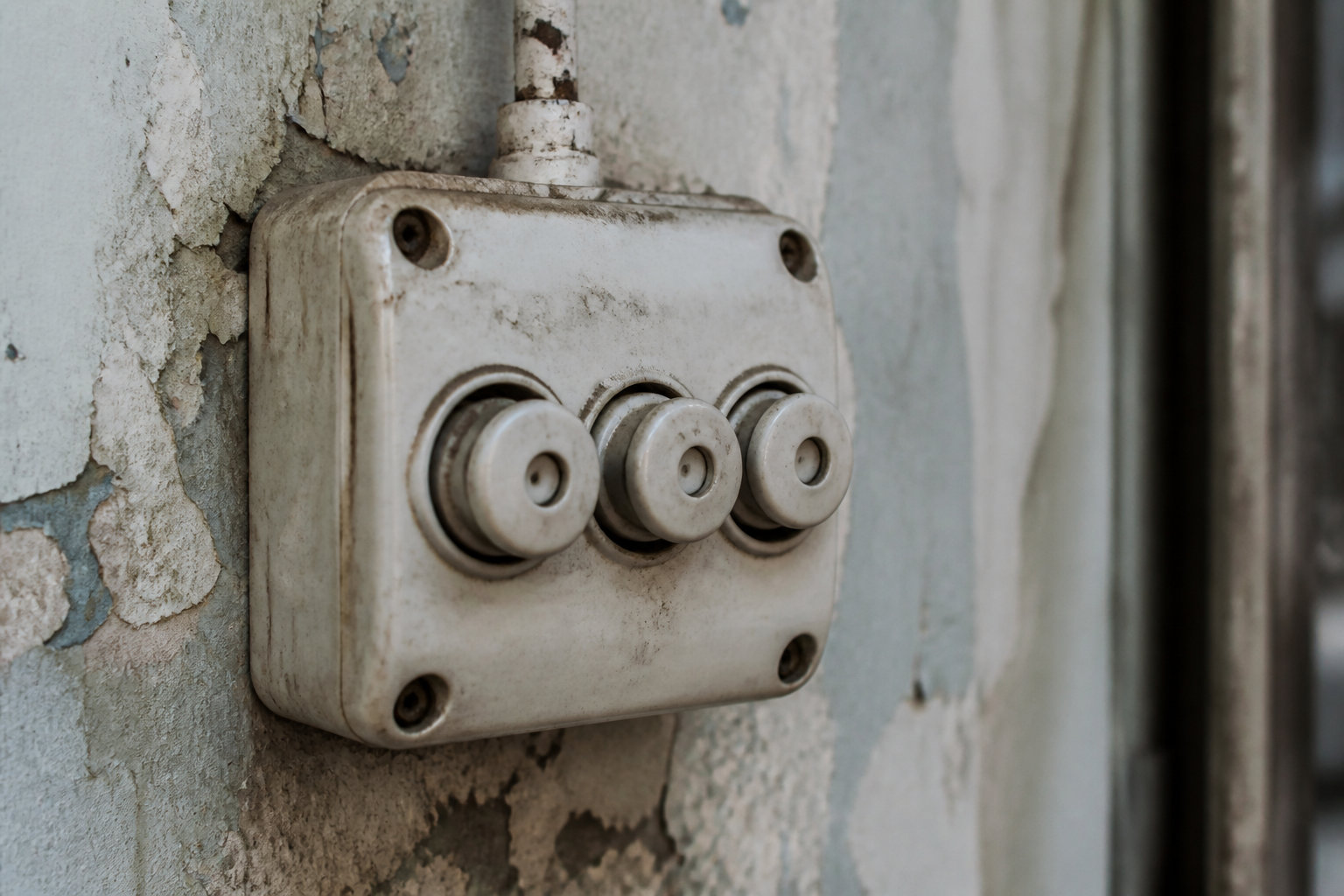

Qu’est-ce qu’un fusible en plomb et à quoi ressemble-t-il ?
Un fusible en plomb se reconnaît à son fil métallique apparent ou sa cartouche en porcelaine. Bien qu’interdits en neuf depuis 2015, ces dispositifs protègent par fusion thermique, marquant visuellement leur rupture par un filament brisé ou noirci.
Le terme « plombs » désigne souvent les anciens fusibles. Ils servent de maillon faible thermique pour éviter les incendies en fondant avant les câbles en cuivre.

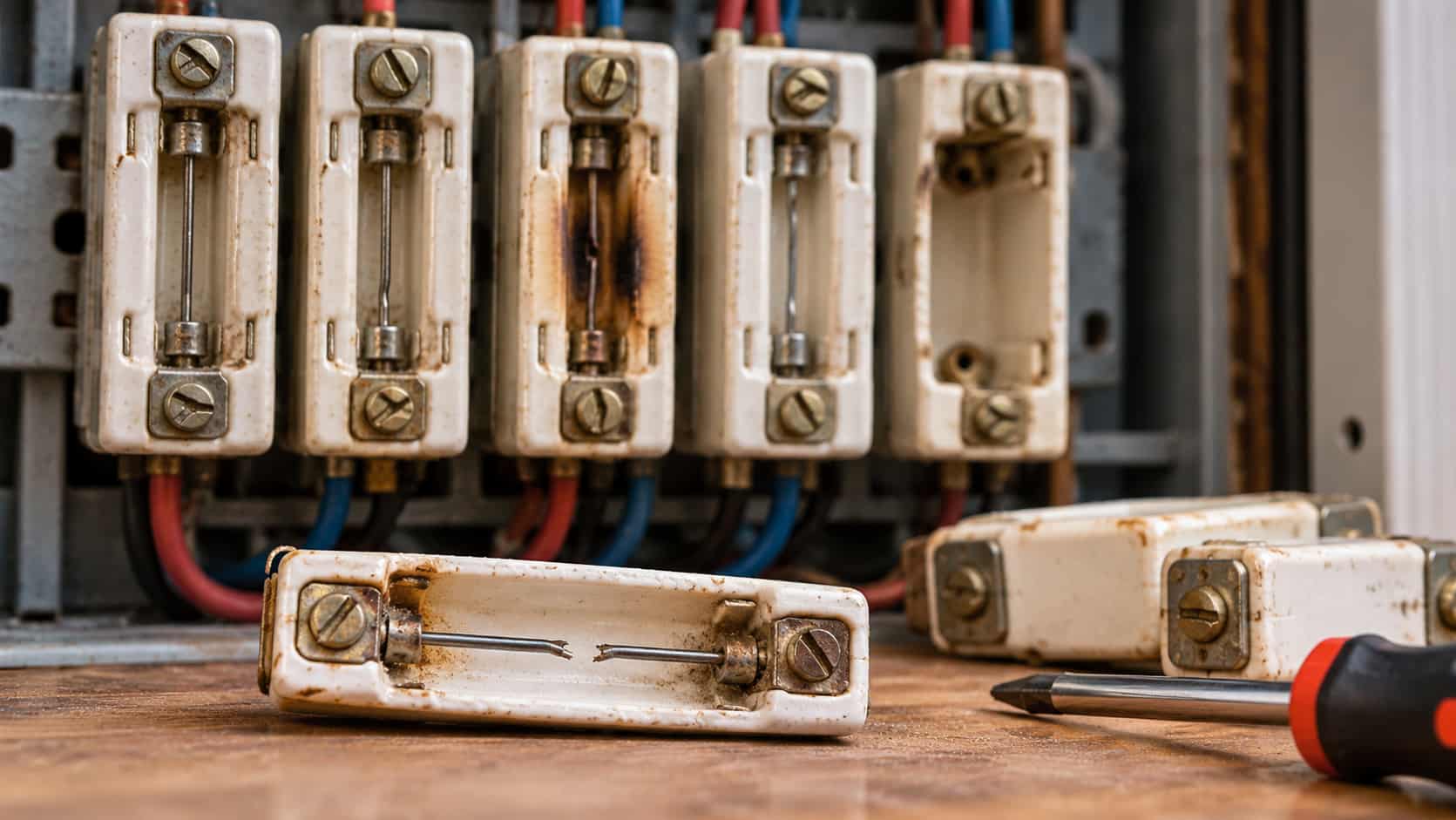

L’aspect visuel des anciennes cartouches à tabatière
Vous les trouverez sur des supports en porcelaine blanche ou en stéatite grise. Ces modèles présentent une forme rectangulaire typique dite à tabatière sur les vieux tableaux électriques.
Ces supports possèdent des broches mâles contrairement aux cartouches cylindriques. Le fil de plomb est coincé entre deux vis. C’est un système rudimentaire mais robuste face au temps.
Attention, ces modèles n’offrent aucune protection contre les contacts directs. La prudence est de mise lors de l’ouverture du capot car le plomb reste à nu.
Notez que ces fusibles en porcelaine désormais interdits exigent une vigilance constante.
Le rôle du plomb dans la protection des circuits
Le plomb sert de maillon faible volontaire. Son point de fusion bas permet de protéger les câbles en cuivre. Le circuit s’ouvre ainsi physiquement avant tout départ d’incendie.
Lors d’une surcharge, le métal chauffe, ramollit puis se liquéfie instantanément. Le courant ne passe plus dans l’installation. Cela stoppe net le danger pour votre sécurité et vos appareils.
Le calibrage précis du fil est vital. Un diamètre inadapté rendrait cette protection totalement inefficace et dangereuse pour l’ensemble de votre installation électrique.
L’épaisseur du fil doit être parfaitement ajustée. Un mauvais choix rendrait cette barrière inutile.

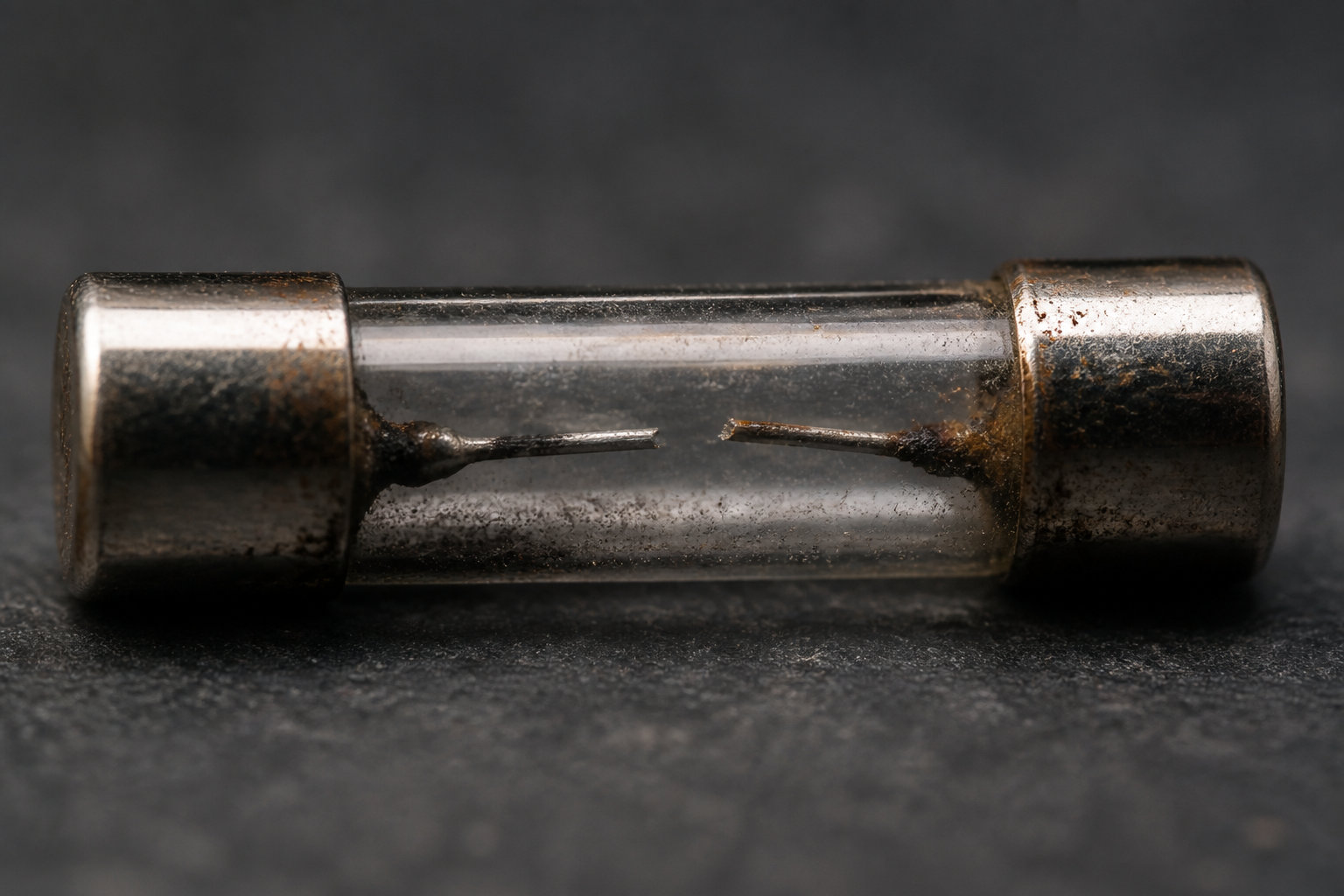

5 signes qui prouvent que votre fusible est grillé
Une fois le fonctionnement compris, il faut savoir identifier la panne, car un fusible HS ne prévient jamais avant de rendre l’âme.
La rupture nette du filament conducteur
Inspectez le fil traversant le support. Sur les modèles nus, la coupure est flagrante. Le fil pend ou a disparu partiellement.
Pour les cartouches avec fenêtre, cherchez le petit pont métallique. S’il est coupé en deux, le diagnostic est posé. C’est le signe le plus fiable visuellement. N’hésitez pas à utiliser une lampe.
Parfois, le filament semble intact mais a fondu à la base. Regardez bien les points de fixation sous les vis. Un contact lâche peut aussi simuler une rupture.
Les traces de brûlure et la décoloration du support
Cherchez des traces noires de suie sur la porcelaine. Une décoloration brune indique une surchauffe prolongée. Le support a souffert de l’arc électrique.
L’odeur de chaud ou de brûlé est un indicateur fort. Si le tableau sent le plastique fondu, le fusible est sûrement cuit. Ne touchez à rien sans couper.
- Filament noirci
- Dépôt de poudre métallique sur la vitre
- Odeur âcre de brûlé
- Traces de roussissement sur le porte-fusible
Une surchauffe anormale des prises ou des interrupteurs accompagne parfois ces symptômes. Restez vigilants face à ces signaux d’alerte.
L’arrêt soudain des appareils sur un circuit précis
Constatez que seule une partie du logement est dans le noir. Si le salon fonctionne mais pas la cuisine, un fusible a sauté. C’est une panne sectorisée.
Vérifiez le voyant témoin sur les cartouches haut de gamme. Si la pastille rouge est tombée, le fusible est mort. C’est un indicateur mécanique très pratique.
Un claquement sec peut retentir au moment où le courant se coupe. Si vous faites face à un disjoncteur qui saute sans raison apparente, comparez bien les symptômes pour isoler la source du problème.
Si un fusible a grillé à cause d’une surcharge, il faut calculer l’ampérage requis en additionnant la puissance des appareils ou répartir la charge sur plusieurs circuits.
Surchauffe anormale des prises, odeur de brûlé métallique, claquement sec lors de la panne et traces de suie sur la porcelaine sont des signes critiques.
Comment tester le bon fonctionnement de votre installation ?
L’œil humain a ses limites, surtout face à une cartouche opaque, d’où l’intérêt de méthodes de test plus rigoureuses.
L’inspection visuelle pour les modèles transparents
Munissez-vous d’une lampe torche puissante. Éclairez directement la fenêtre de la cartouche. Cherchez le reflet du fil métallique à l’intérieur du verre.
Un filament sain forme une ligne continue et brillante. Un élément fondu laisse souvent des gouttelettes de métal sur les parois. La distinction est généralement assez nette.
L’inspection visuelle suffit pour les fusibles à filament apparent, mais reste impuissante face aux modèles à sable ou opaques sans voyant.
L’utilisation du multimètre pour confirmer la continuité
Réglez votre multimètre sur la position ohmmètre ou bip sonore. C’est l’outil ultime pour lever le doute. Testez d’abord l’appareil en touchant les pointes.
Réglez sur ohmmètre ou continuité. Un bon fusible affiche moins de 1 Ohm ou bipe. Un modèle mort indique OL ou 1.
Placez les pointes de touche sur chaque extrémité métallique du fusible. Si ça sonne, le courant passe, le fusible est bon. Si rien ne se passe, il est mort.
Une valeur de 0 ohm confirme la continuité parfaite. Une valeur infinie (souvent notée OL) indique un circuit ouvert. Le diagnostic est alors sans appel.
N’oubliez pas de vous équiper avec du matériel électrique indispensable. Travaillez toujours en sécurité. Vérifiez bien vos branchements.
Le test croisé avec un autre appareil électrique
Branchez l’appareil suspect sur une prise qui fonctionne ailleurs. Si la machine démarre, le problème vient du circuit. Si elle reste éteinte, c’est l’appareil.
Procédez par élimination méthodique pour isoler la source. Débranchez tout sur le circuit en panne avant de tester. Parfois, un seul équipement défectueux fait tout sauter.
Les étapes pour remplacer une cartouche défectueuse en sécurité
Si le test confirme la mort du fusible, le remplacement doit suivre un protocole strict pour éviter tout arc électrique.
La coupure générale de l’alimentation au disjoncteur
Actionnez le levier du disjoncteur général avant toute chose. Vérifiez l’absence de tension avec une lampe. La sécurité commence par une coupure totale.
Ne travaillez jamais sous tension, même pour un simple fusible. Un tournevis qui ripe peut causer un court-circuit grave. Protégez vos mains avec des gants isolés.
Couper le courant est l’étape non négociable avant d’ouvrir un porte-fusible, sous peine de risquer une électrisation immédiate.
Le choix d’un calibre identique pour éviter l’incendie
Vérifiez l’ampérage inscrit sur la cartouche usagée. Un 10 A ne doit jamais être remplacé par un 16 A. Respecter le calibre est vital.
Un fusible trop puissant ne sautera pas en cas de surcharge. Les fils dans les murs chaufferont jusqu’à prendre feu. C’est la cause principale des incendies électriques domestiques.
Voici les points à contrôler avant l’achat :
- Vérifier l’ampérage (A)
- Contrôler la taille physique (mm)
- S’assurer du type de cartouche (gG ou AM)
L’installation physique et la remise en service
Insérez la nouvelle cartouche dans son logement délicatement. Refermez le tiroir ou revissez le capot en porcelaine. Assurez-vous que le contact est bien ferme.
Rétablissez le courant au disjoncteur principal. Si le fusible saute à nouveau immédiatement, ne le remplacez pas une seconde fois. Il y a un court-circuit franc à corriger.
Observez le tableau pendant quelques minutes. Aucune odeur ni grésillement ne doit apparaître. Votre installation est de nouveau opérationnelle et sécurisée.
- Couper l’alimentation générale au disjoncteur.
- Identifier et retirer le fusible défectueux.
- Choisir une cartouche identique (Ampères et Volts).
- Installer le nouveau fusible et refermer le support.
- Rétablir le courant et vérifier le circuit.

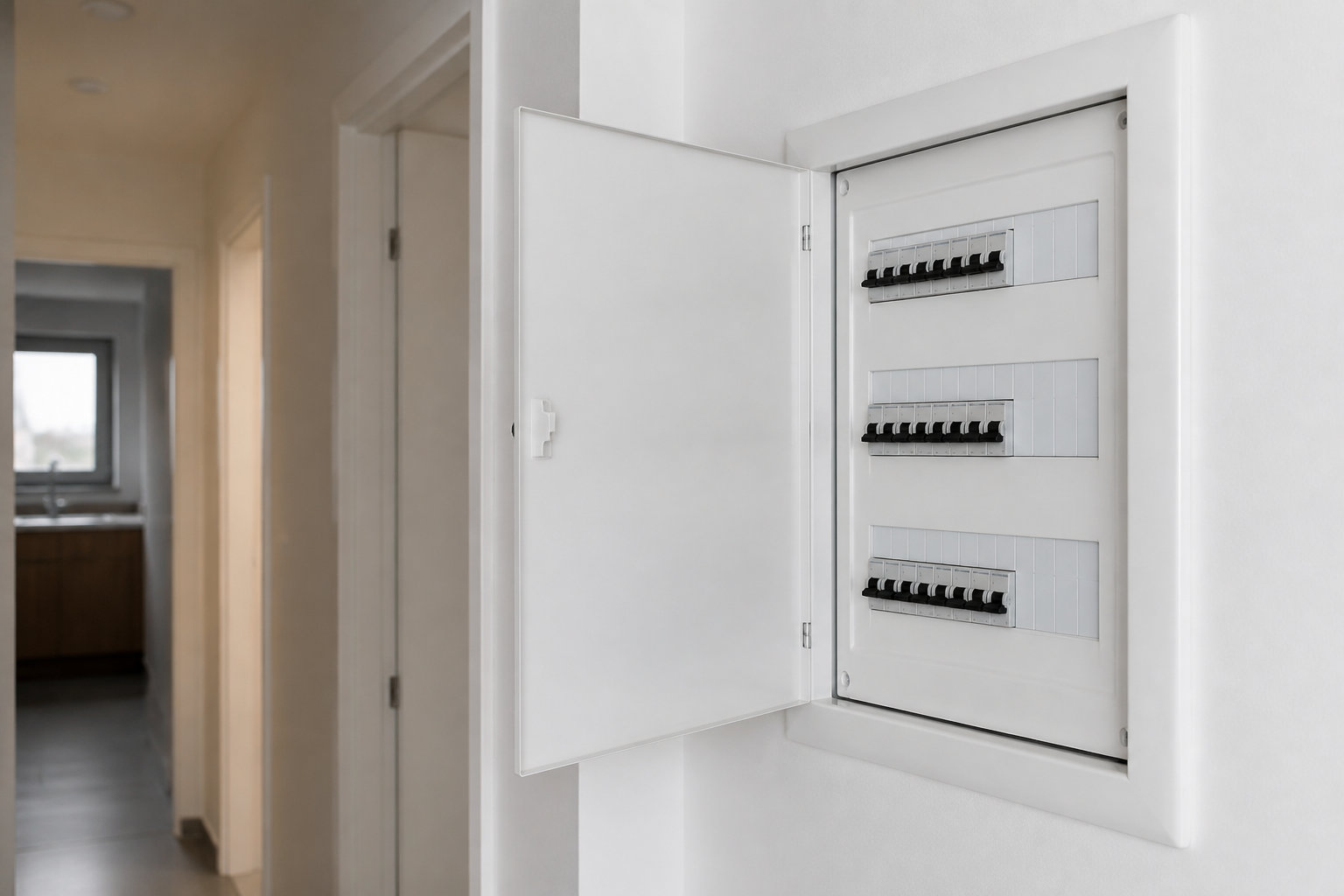

Les avantages d’une transition vers des disjoncteurs magnétothermiques
Remplacer un fusible est une solution temporaire, mais moderniser votre tableau reste la meilleure option pour votre sécurité à long terme.
Les limites de sécurité des anciens tableaux électriques
Les vieux tableaux en bois ou porcelaine vieillissent mal. Les contacts s’oxydent et chauffent inutilement. La protection devient aléatoire avec le temps.
Une rénovation garantit un logement éco-performant et sécurisé. Les installations datant d’avant les années 1970 manquent souvent de dispositifs différentiels. La mise aux normes est souvent indispensable pour l’assurance.
Un électricien saura diagnostiquer la vétusté réelle. Si vos fusibles sautent souvent, le réseau est probablement sous-dimensionné. Ne négligez pas ces signaux d’alerte.
Le confort du réarmement immédiat sans consommables
Le disjoncteur moderne se réarme d’un simple geste. Plus besoin de chercher une cartouche de rechange dans le noir. C’est un gain de confort immense.
La détection des courts-circuits est bien plus précise. Le mécanisme magnétothermique réagit plus vite qu’un fil de plomb. Vos appareils électroniques sensibles vous remercieront.
Bref, passer au disjoncteur magnétothermique, c’est choisir la sérénité. Vous n’aurez plus à manipuler de composants fragiles sous tension. Je vous conseille vivement d’y réfléchir sérieusement.
Reconnaître un fusible en plomb défectueux passe par l’examen du filament ou l’usage d’un multimètre.
Pour votre sécurité, remplacez toujours une cartouche grillée par un calibre identique après avoir coupé le courant.
Moderniser votre tableau avec des disjoncteurs reste la clé pour un habitat serein et protégé durablement.
